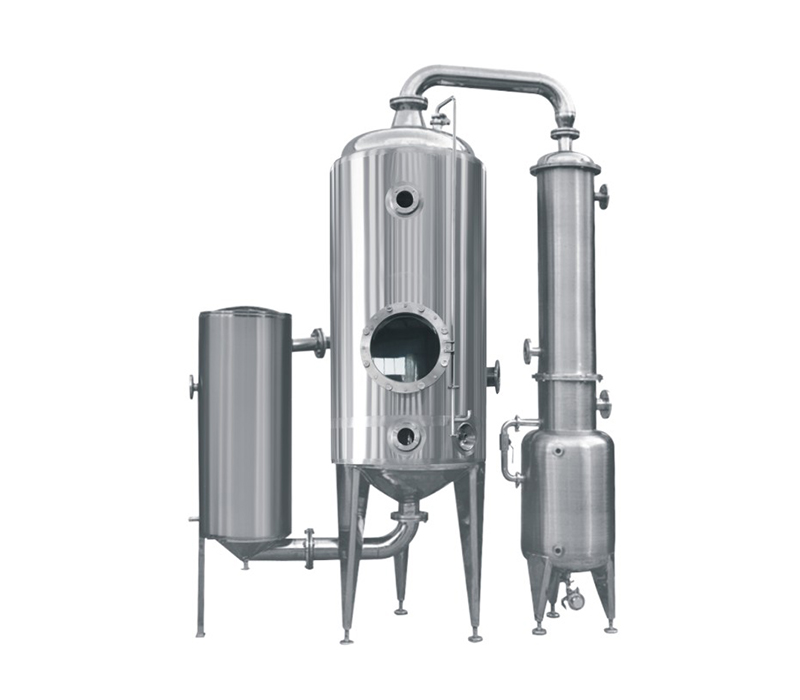

單效外循環真空濃縮器，由加熱器、蒸發器、除沬器、冷凝器、冷卻器、受液罐等組成，凡與物料接觸部件均采用不銹鋼制作， 本裝置適用于制藥、食品、化工、輕工等行業液體物料的蒸發濃縮。本設備濃縮時間短，蒸發速度快，能較好地保持熱敏性物料不致破壞。
蒸發器有三種型式1、WZ單效外循環真空濃縮器為普通型，用于水溶液的蒸發。
2、WZH單效外循環真空濃縮回收器為酒精回收型，用于酒精溶液的蒸發，較大的冷凝冷卻面積，確保酒精回收，回收濃度達到 70-85%，酒精損耗率<5%，酒精回收后溫度<40C。
3、WZS單效外循環真空濃縮收膏器，用于單效蒸發及收濃膏。在單效正常蒸發后，關閉加熱室與蒸發室連接噴管及循環管的閥門，使料液全部進入蒸發室，通過蒸發室的夾套加熱，進行常壓式減壓濃縮，提高物料的濃縮比重至1.2-1.3。
技術參數| 規格型號 | WZ-500 | WZ-1000 | WZ-1500 | WZ-2000 |
| 蒸發量(Kg/h) | 500 | 1000 | 1500 | 2000 |
| 回收酒精濃度(%) | 85 | 85 | 85 | 85 |
| 蒸汽壓(Mpa) | 0.03-0.09 | |||
| 真空度(Mpa) | 0.05-0.08 | |||
| 加熱面積(㎡) | 8 | 15 | 20 | 27 |
| 蒸發室容積(?) | 1 | 1.5 | 2 | 2.5 |
| 冷凝面積(㎡) | 5.6（12） | 1.3（22） | 20（30） | 28（36） |
| 冷卻面積(㎡) | 4 | 6 | 8 | 10 |
| 受液槽容積(?) | 0.3 | 0.5 | 0.8 | 1 |
| 耗汽(Kg/h) | 300 | 650 | 900 | 1000 |
| 耗水(t/h) | 6 | 10 | 15 | 20 |
| 加熱蒸汽口(mm) | 40 | 50 | 50 | 50 |
| 冷卻水進出口(mm) | 40 | 50 | 50 | 65 |
